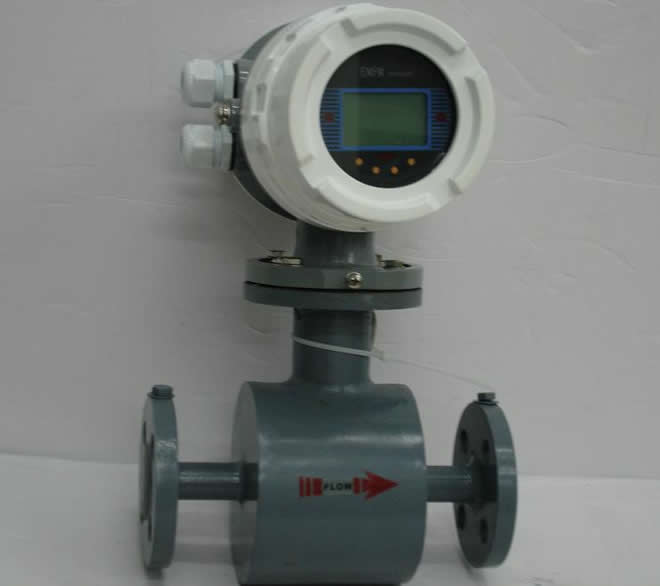

LDC智能型电磁流量计


LDC智能型电磁流量计

LDC型智能电磁流量计是我公司采用国内外先进技术研制开发的全智能型电磁流量计,其全中文电磁转换器内核采用高速中央处理器,计算速度非常快,精度高,测量性能可靠。转换路电路设计采用国际先进技术,输入阻抗高达1015欧姆,共模抑制比优于100db,对于外来干扰以及60Hz/50Hz于扰抑能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构,磁场稳定可靠,缩小了体积,减轻了重量,是流量计小型流量化的特点。
产品特点
▲管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
▲测量结果与流速分布、液体压力、温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
▲采用SMD器件和表面贴装(SMT电路可靠性高)。
▲采用16位嵌入式微处理器,运算速度快,精度高,可编程矩形波励磁,提高了流量测量的稳定
性,功耗低。
▲全数字量的处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1。
▲超低EMI开关电源,使用电源电压变化范围大,抗EMC好。
▲内部具有三个积算器可分别显示正向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉
电时间。
▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
工作原理
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里表面基本齐平。励磁线圈由方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定的电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流等信号,用于流量的控制和调节。
E=KBdV

式中: E-------为电极间的信号电压(V)
B-------磁通密度(T)
d-------测量管内径(m)
v-------平均流速(m/s)

式中K、d为常数,由于励磁电流是恒流的,故B也是常数,则由E=KBdV可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积Q成线性关系。因此只要测量出E就可以确定Q,这就是电磁流量计的基本工作原理。
由E=KBdV可知,被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态是一种真正的体积流量。而不需任何修正。这是电磁流量计的突出优点,是其他任何流量计所没有的,测量管内无活动及阻流部件,因此几乎没有压力损失,并且有极高的可靠性。
主要技术参数
▲公称通径系列DN(mm)
管道式四氟衬里:
10,15,20,25,32,40,50,65,80,100,125,
150,200,250,300,350,400,450,500,600
管道式橡胶衬里:
40,50,65,80,100,125,150,200,250,300,350,400,
500,600,800,1000,1200
注:特殊规格可定制
▲流动方向:
正、反、净流量
量程比:150:1
重复性误差:测量值的±0.1%
▲精度等级:0.5级 1.0级
▲被测介质温度:
普通橡胶衬里:-20~+60℃
高温橡胶衬里:-20~+90℃
聚四氟乙烯衬里:-30~+100℃
高温型四氟衬里:-30~+180℃
▲额定工作压力:
管道式:DN10…DN80≤1.6MPa,
DN100…DN250:≤1.0MPa,
DN300…DN1200:≤0.6MPa高压可定制
▲流量测量范围:
流量测量范围对应流速范围是0.1-15m/s
▲电导率范围:
被测流体电导率≥5μs/cm(一体式)大多数
以水为成份的介质,其电导度在200-800
μS/cm范围内,均可选用电磁流量计来测量其流量。
▲电流输出:
负载电阻:0~10mA时,0~1.5KΩ
4~20mA时,0~750Ω
▲数字频率输出:输出频率上限可在1-5000HZ内
设定带光电隔离的晶体管集电极开路双向输
出,外接电源≤35V导通时集电极最大电流为
250mA
▲供电电源:
AC85~265V,45~63HZ
▲直管段长度:
管道式:上游≥5DN,下游≥2DN
▲连接方式:
流量计与配管之间均采用法兰连接,法兰连
接尺寸应符合GB11988的规定。
▲环境温度:-25℃~+60℃
▲相对湿度:5%~95%
▲消耗总功率:小于20W
电磁流量计选型编码
管道式:
选型编码举例:
测量介质:污水 管道口径:DN50 电极选择:Mo2Ti 就地显示
衬里材料:橡胶 输出信号:4-20m/A/1-5KHz 无通讯 智能型
上限流量:30 m3/h 编码:LDCE-50S-M1X100-30
流量范围的选择:
最大流量和最小流量必须符合下表中的数。
流量计的外型尺寸:
流量(m3/h)-圆管平均流速(m/s)关系图
